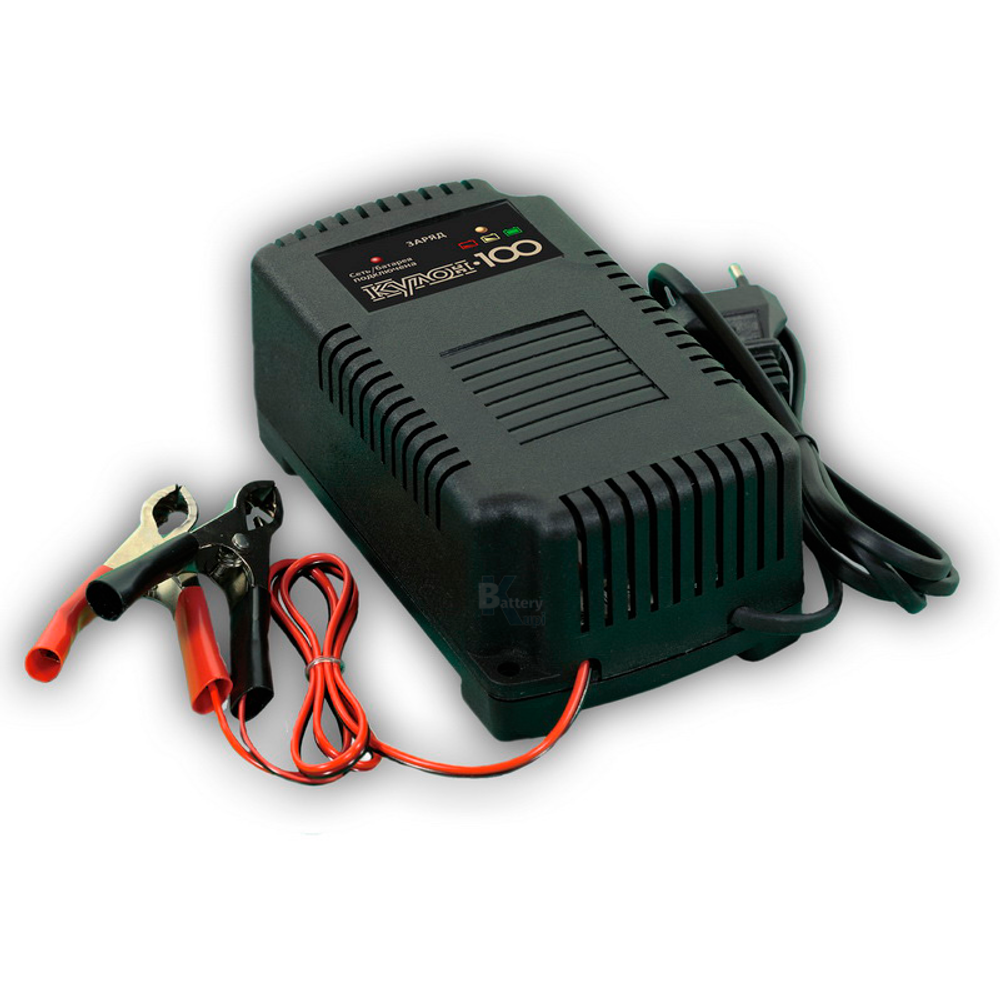

Зарядное устройство имеет индикацию наличия напряжения на выходе (левый зеленый светодиод) и выходного тока (правый трехцветный, для которого зеленый цвет соответствует малому току в нагрузку, желтый - среднему току около 2,5 А, красный - максимальному току).
Устройство имеет электронную схему защиты, обеспечивающую защиту от перегрузок и коротких замыканий.
При неправильном подключении аккумулятора (переполюсовке), которого рекомендуем избегать, сгорает предохранитель, при этом останутся гореть зеленым цветом оба светодиода, но напряжения на выходных клеммах уже не будет. Следует самостоятельно приобрести предохранитель номиналом только 7,5 А и установить его. Зарядное устройство должно продолжить нормально работать. Рекомендуем после замены предохранителя проверить напряжение холостого хода зарядного устройства (напряжение на выходных клеммах без подключенной нагрузки).
Технические данные
- Напряжение питающей сети частотой 50 Гц 220 В ± 10%
- Напряжение холостого хода 14,8 В ± 0,2 В
- Выходной ток при напряжении до 14,0 В 5,0 А ± 0,5 А
- Выходной ток при напряжении от 14,0 до 14,5 В 2,5 А ± 0,5 А
- Выходной ток при напряжении более 14,5 В не более 0,2 В
- Максимальная мощность, потребляемая от сети 100 Вт
- Мощность, потребляемая от сети без нагрузки не более 4,0 Вт
- Ток разряда аккумулятора при отключении электропитания не более 10,0 мА
- Ток короткого замыкания 6,0 А ± 1,0 А
